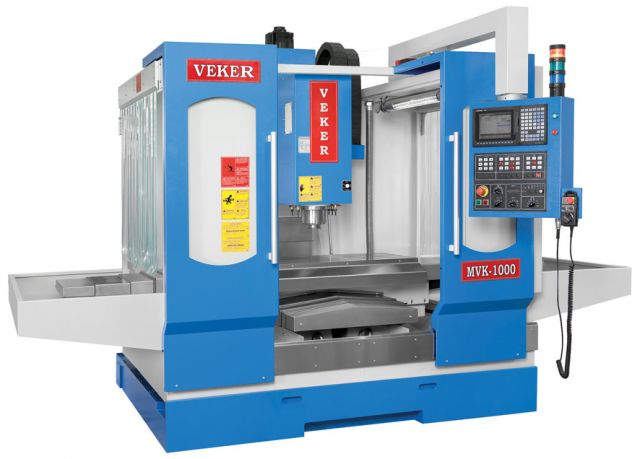

| FRESADORA VERTICAL MARCA “VEKER”
MODELO MVK – 1000 - CNC – SIEMENS 828 D
Equipada com seus Acessórios Standard abaixo descritos:-
• Controle numérico SIEMENS 828 D.
• Interface serial RS 232C (V 24)
• Sistema de lubrificação centralizada de comando automático
• Sistema de refrigeração completa
• Sistema pneumático para troca e fixação das ferramentas
• Quadro elétrico completo com respectivo Interface
• Motor principal Siemens com AC Brushless
• Motor do eixo vertical (Z) com freio
• Painel e comando SIEMENS montado sobre um braço articulado
• Bandeja Inferior de queda de cavacos e óleo refrigerante
• Semi carenagem com abertura lateral
• Proteção telescópica nos barramentos dos eixos, X, Y e Z
• Luminária para a área de trabalho
• Sapatas com parafusos e porcas para nivelamento
• Manual de instruções, protocolo de aferição geométrica e lista de peças
Características Construtivas Principais:-
• Materiais fundidos em liga “Meehanite” de 1º linha
• Coluna fundida com dupla parede e nervuras reforçadas
• Guias prismáticas retangulares temperadas e retificadas para os eixos X,Y e Z
• Superfície da mesa retificada
• Aplicação de “Turcite B” anti-fricção nas guias móveis dos eixos X, e Y
• Sistema de lubrificação centralizada.
• Fusos de esferas recirculantes de precisão
• Servo motores SIEMENS, acoplados diretamente nos eixos X,Y e Z
Especificações Técnicas Principais:-
• Mesa (comprimento X largura) mm 1.300 X 505
• Número de ranhuras em T e dimensões n.º/mm 5 X 18
• Curso longitudinal – eixo X mm 1.000
• Curso transversal – eixo Y mm 500
• Curso vertical – eixo Z mm 570
• Avanço rápido nos eixos X e Y mm/min 18.000
• Avanço rápido no eixo Z mm/min 18.000
• Avanço de trabalho nos eixos X e Y mm/min 1 – 10.000
• Alojamento do cone BT 40
• Velocidades de giro do eixo árvore rpm 50 / 8.000
• Diâmetro dos fusos de esferas dos eixos mm 40
• Potência do motor principal (eixo-árvore) HP 10/15
• Potência dos servo motores X,Y,Z Nm 13,7
• Potência total Instalada KVA 20
• Carga admissível sobre a mesa (distribuída) Kg 800
• Dimensões da máquina (comp. X Larg. X alt.) mm 3.200X2.450X2.510
• Voltagem do equipamento Volt./ Hz 220/60
• Ar comprimido requerido Kgf / cm² 6 / 8
• Peso líquido do equipamento Kg 4.200
Obs.: Devido ao constante desenvolvimento tecnológico de nossos produtos, o fabricante reserva-se o direito de efetuar alterações nas características e especificações técnicas acima, sem prévio aviso
COMANDO CNC – SIEMENS 828 D
Características Gerais
32 bits
- Display 10.4”
- Controle simultâneo 4 eixos
- Livre de bateria ( manutenção dos dados em memória volátil ) – não perde dados nunca.
- Precisão de 80 bit’s Nano ( 1000 vezes mais preciso que a tecnologia Nano )
- Controle de aceleração ( Jerk acceleration ) – melhor acabamento
- Interpolação helicoidal, linear e circular
- Interpolação spindle ( eixo C ou segundo spindle interpolavel )
- Nurbs ( interpolação A,B ou C spline )
- Look ahead
- Ciclos fixos
- PLC intergrado com visualização na tela ( em estado online )
- Tempo de processamento menor que 1 ms.
- Funções Sincronas, Transmit,transformações paralelas, eixo inclinado, compensação de ferramentas em radiano
- Ciclos animados ( movimentos ) que facilitam a interação com o programador
- Simulação 3 D
- 512 ferramentas
- Compensações de raio e comprimento
- Programação DIN/ISO
- Gerenciador de ferramenta
- Rede Ethernet standard
- Memória externa de usuário via CF CARD, Pen Drive ( USB) ou serial ( sendo Pen Drive de 16 Gbytes já testado )
- Edição de programas direto nos cartões ( CF card ou Pen drive )
- Comunicação via GSM para recebimento de informações da máquina no celular
- Diagnose remota
|
