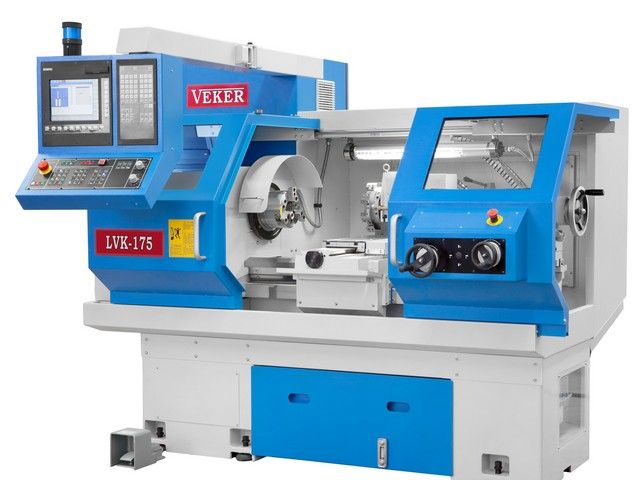

| Descrição do Produto |
| Equipada com seus Acessórios Standard abaixo descritos:-
• Controle numérico, marca Siemens 802D
• Interface serial RS – 232 C.
• Manivela eletrônica M.P.G.
• Operação automática.
• Sistema completo de refrigeração.
• Sistema completo de lubrificação automático.
• Sistema de travamento da porta (segurança).
• Luminária da área de trabalho.
• Lâmpada de sinalização.
• Carenagem frontal.
• Sapatas e parafusos para nivelamento.
• Placa hidráulica Ø 6” com cilindro rotativo.
• Torre porta ferramentas hidráulica de 8 posições.
• Contra ponto manual
• Manual de instruções, protocolo de aferição geométrica e lista de peças.
Características Construtivas Principais:-
• Materiais fundidos em liga “Meehanite” de 1ª linha.
• Guias prismáticas retangulares, temperadas e retificadas para os eixos X e Z.
• Rolamentos do eixo árvore, classe P4 de alta precisão.
• Aplicação de “ Turcite B “ anti - fricção nas guias móveis dos eixos X e Z.
• Sistema de lubrificação, automático.
• Fusos de esferas recirculantes de precisão, pré tencionados.
• Servo motores Siemens, nos eixos X e Z.
• Proteção telescópica nos barramentos dos eixos X e Z.
Especificações Técnicas Principais:-
Capacidade
• Diâmetro de Volteio mm 446
• Diâmetro na Cava mm 546
• Passagem sobre o carro transversal mm 210
• Distância entre pontas mm 850
• Comprimento máximo usináve (c/torre hidráulica) mm 600 l
• Largura do barramento mm 300
Cabeçote
• Nariz do eixo árvore ASA A2- 6”
• Diâmetro interno de passagem no eixo-árvore mm ø 76
• Máxima capacidade de passagem de barra mm ø 38
• Motor principal kw/HP 7,5/10
• Rotação do eixo árvore (2 steps) rpm 3.000
Torre Porta Ferramenta Hidráulica V8
• Numero de estações n.º 8
• Haste do suporte, porta ferramentas mm 20 X 20
Eixo X
• Curso mm 210
• Avanço rápido m/min 15,0
• Servo motor Siemens Nm ¬ 5,39
Eixo Z
• Curso mm 800
• Avanço rápido m/min 15,0
• Servo motor Siemens Nm 5,29
Contra-Ponto
• Diâmetro do mangote mm 65
• Curso do mangote mm 140
• Sede interna do mangote mm MT-4
Comando Numérico
• Comando CNC Siemens mod. 802D SL
Outros
• Voltagem do Equipamento Volts 220
• Peso aproximado (liquido) Kg 2.100
• Dimensões (aproximadas) mm 2.230 x 1.445 x 1.790
|
